Kabelendverschluss

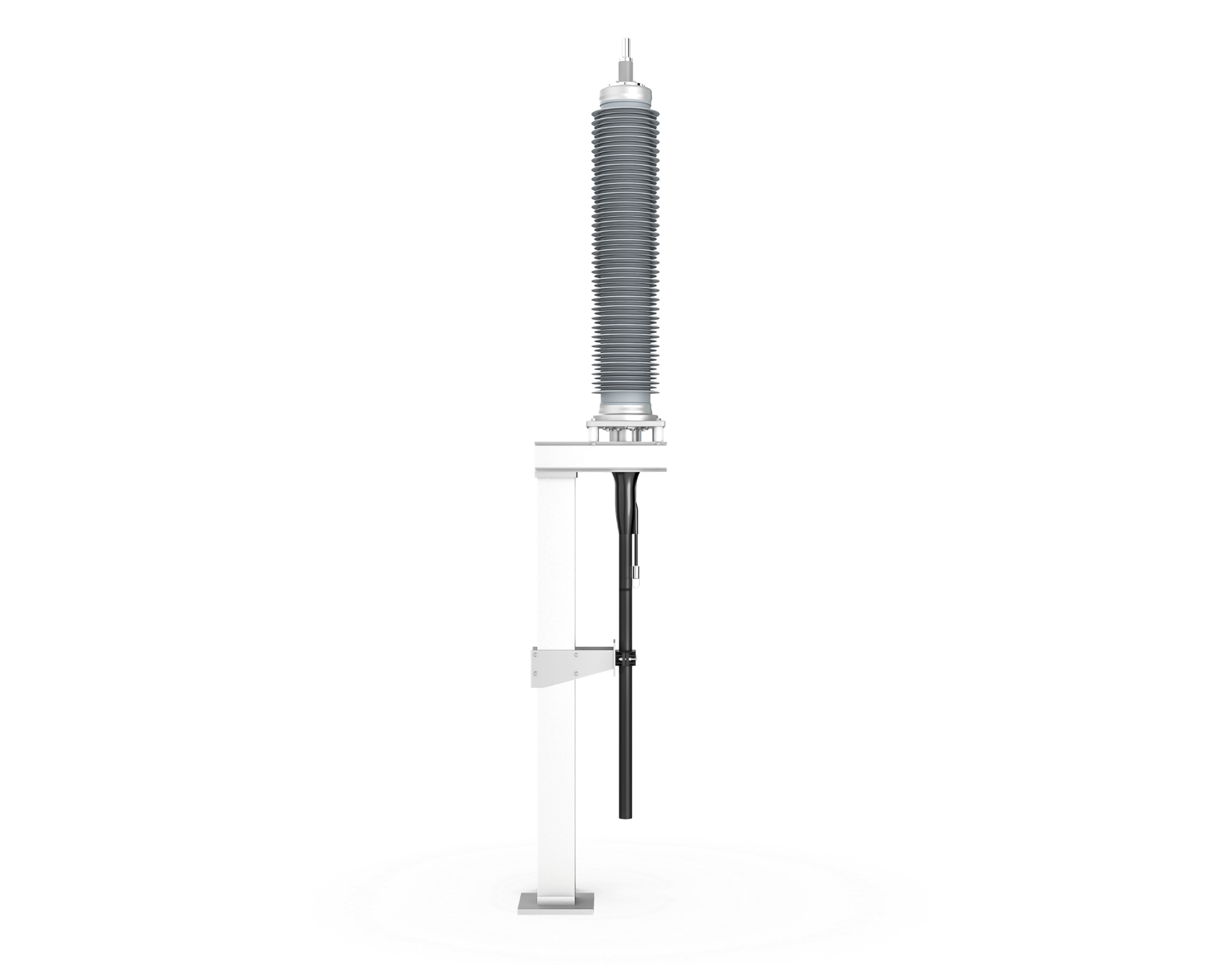

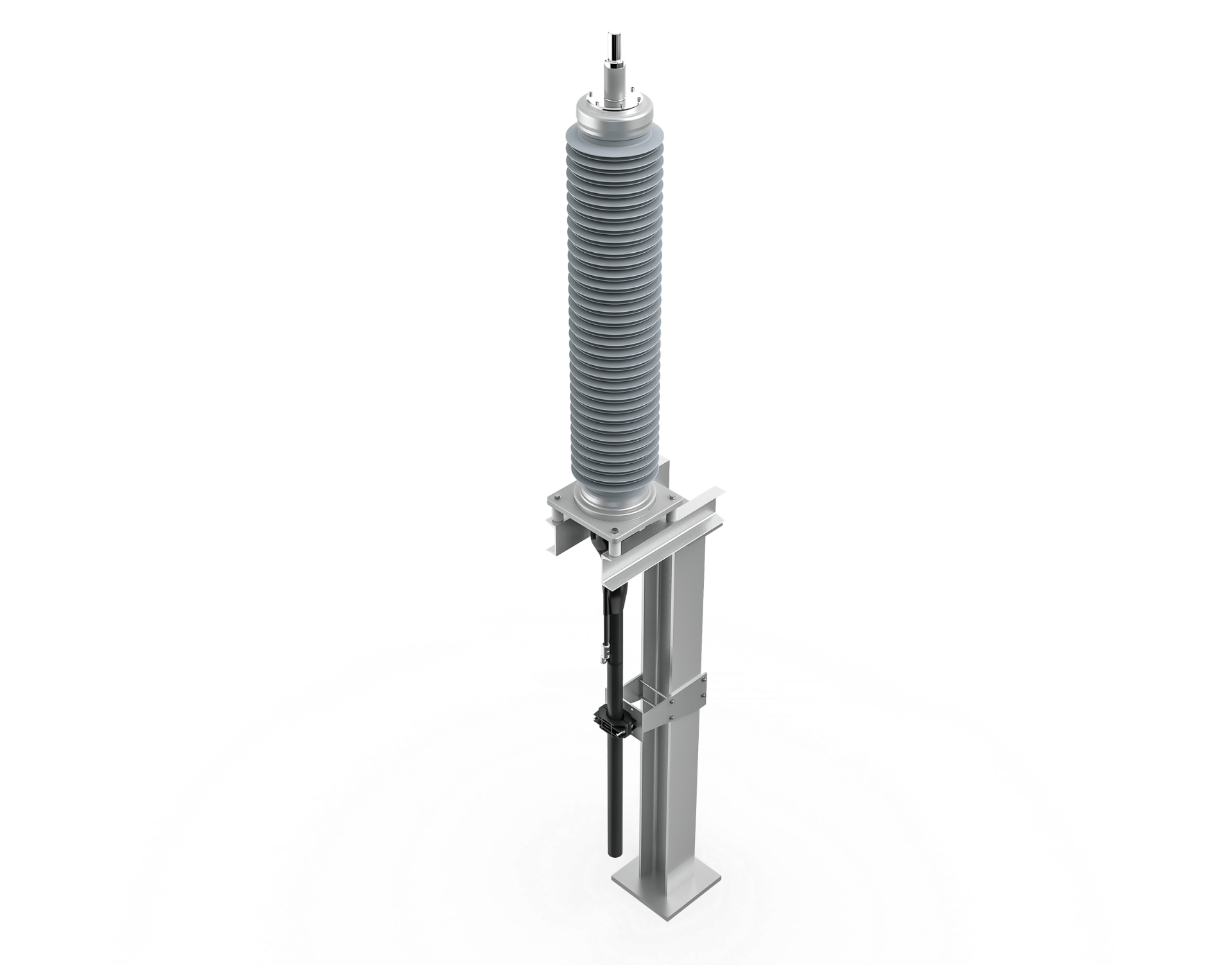

DOC Trockener Kabelendverschluss

Der selbsttragende Freiluft-Kabelendverschluss DOC wird vorgefertigt und als routinegeprüfte komplette Zentraleinheit geliefert, die einen Hohlisolator, ein Feldsteuerungselement und eine Grundplatte umfasst.

>Extrem schnelle Montage

>Integrierte Grundplatte

>Umweltfreundliche Technik – kein Öl, Gas oder Gel als Isoliermedium

ESP Ölisolierter Kabelendverschluss

Selbsttragender ölisolierter Freiluft-Kabelendverschluss. Porzellan wird auch heute noch als bewährtes, robustes Material wertgeschätzt, besonders in einigen Regionen der Welt. Das Silikon-Feldsteuerteil ist identisch mit dem der Baureihe ESS.

>Bis zu 550 kV

>Lieferbar mit verschiedenen Kriechweglängen

ESS Ölisolierter Kabelendverschluss

Der selbsttragende ölisolierte Freiluft-Kabelendverschluss ESS ist in moderner Silikon-Verbundtechnik und mit verschiedenen Kriechweglängen erhältlich. Für die hohe mechanische Festigkeit sorgt ein silikongeschütztes GFK-Rohr, das mit einem Isoliermedium auf Ölbasis gefüllt ist. Die leicht zu montierende Kopfarmatur dichtet den ESS wartungsfrei ab.

>Bis zu 550 kV

>Lieferbar mit verschiedenen Kriechweglängen

>Wartungsfrei, wasser- und schmutzabweisend

EST SUB SA Trockener Kabelendverschluss

Beim EST SUB SA für starr geerdete Netze und beim EST SUB SAC für gelöschte Netze dient der Überspannungsableiter gleichzeitig als Träger des Kabelendverschlusses. Der integrierte Überspannungsableiter schützt das Kabel und die Garnitur im Fall einer kurzzeitigen Überspannung.

>Kabelendverschluss und Überspannungsschutz in einem

>Einfache Montage am Boden, kein Gerüst erforderlich

>Öl- und gasfrei

EST SUB Trockener Kabelendverschluss

Der EST SUB ist eine sichere und kostengünstige Lösung für Umspannwerke. Die Kabelverbindung und das Stützelement werden unabhängig voneinander montiert – der Kabelendverschluss wird am Boden angeschlossen und anschließend auf die Stützkonstruktion gehoben.

>Einfache Montage am Boden, kein Gerüst erforderlich

>Öl- und gasfrei

>Explosionsfest

EST Trockener Kabelendverschluss

Der Freiluft-Kabelendverschluss EST wird am Boden auf das Hochspannungskabel aufgezogen und danach zusammen mit dem Kabel auf den Mast gehoben.

>Öl- und gasfrei

>Masthöhe bis zu 30 m und Montagewinkel bis zu 30°

>Kein Gerüst erforderlich

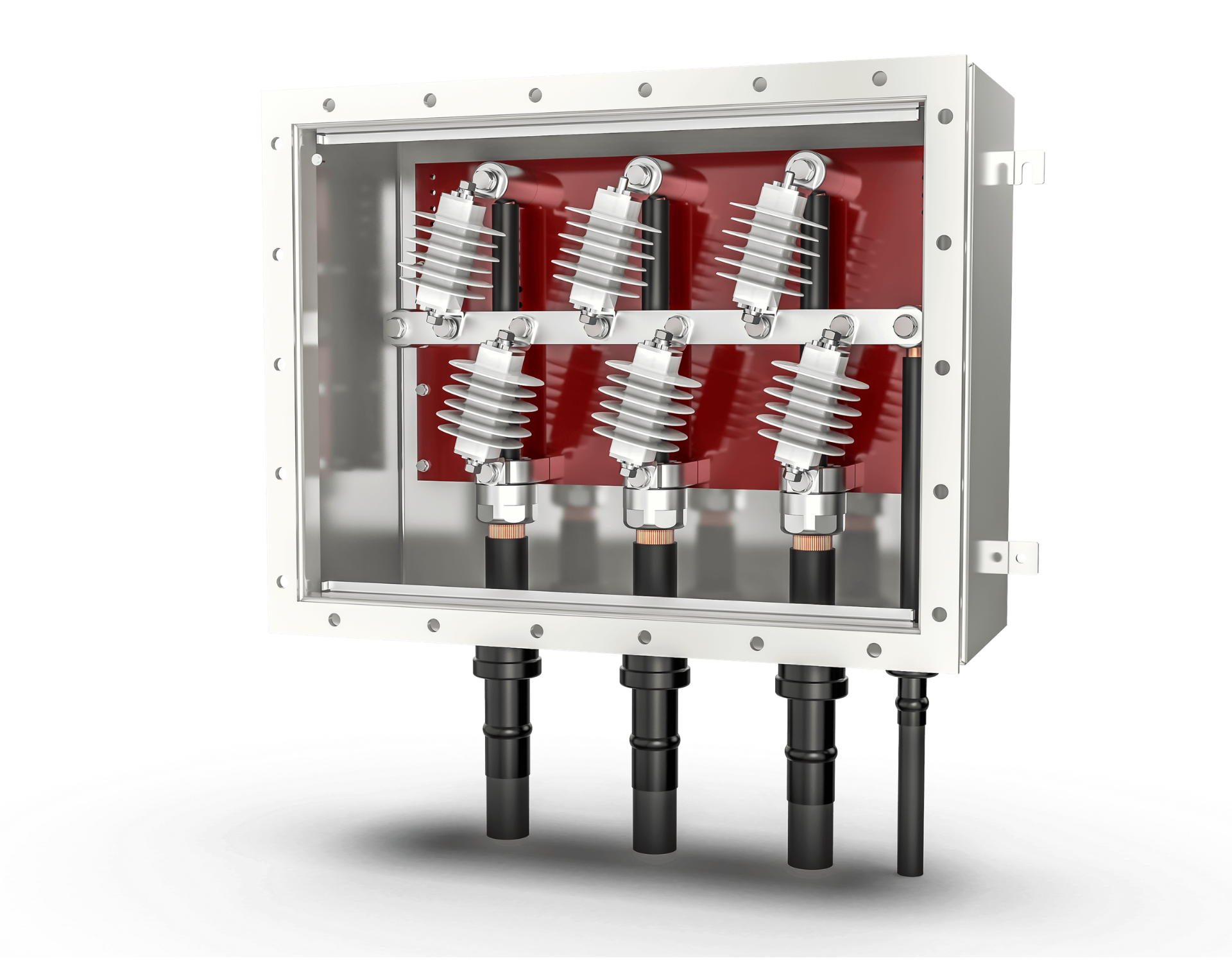

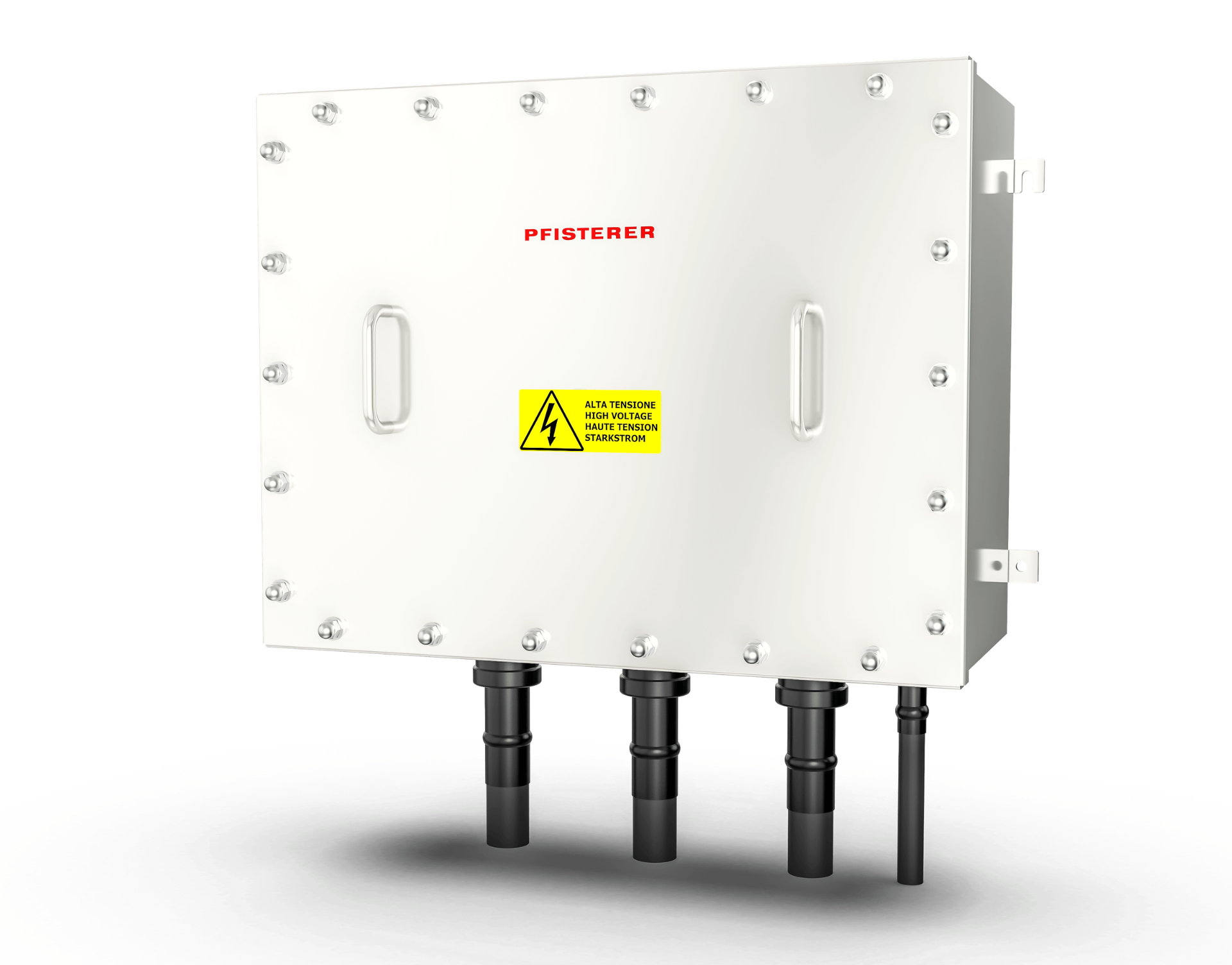

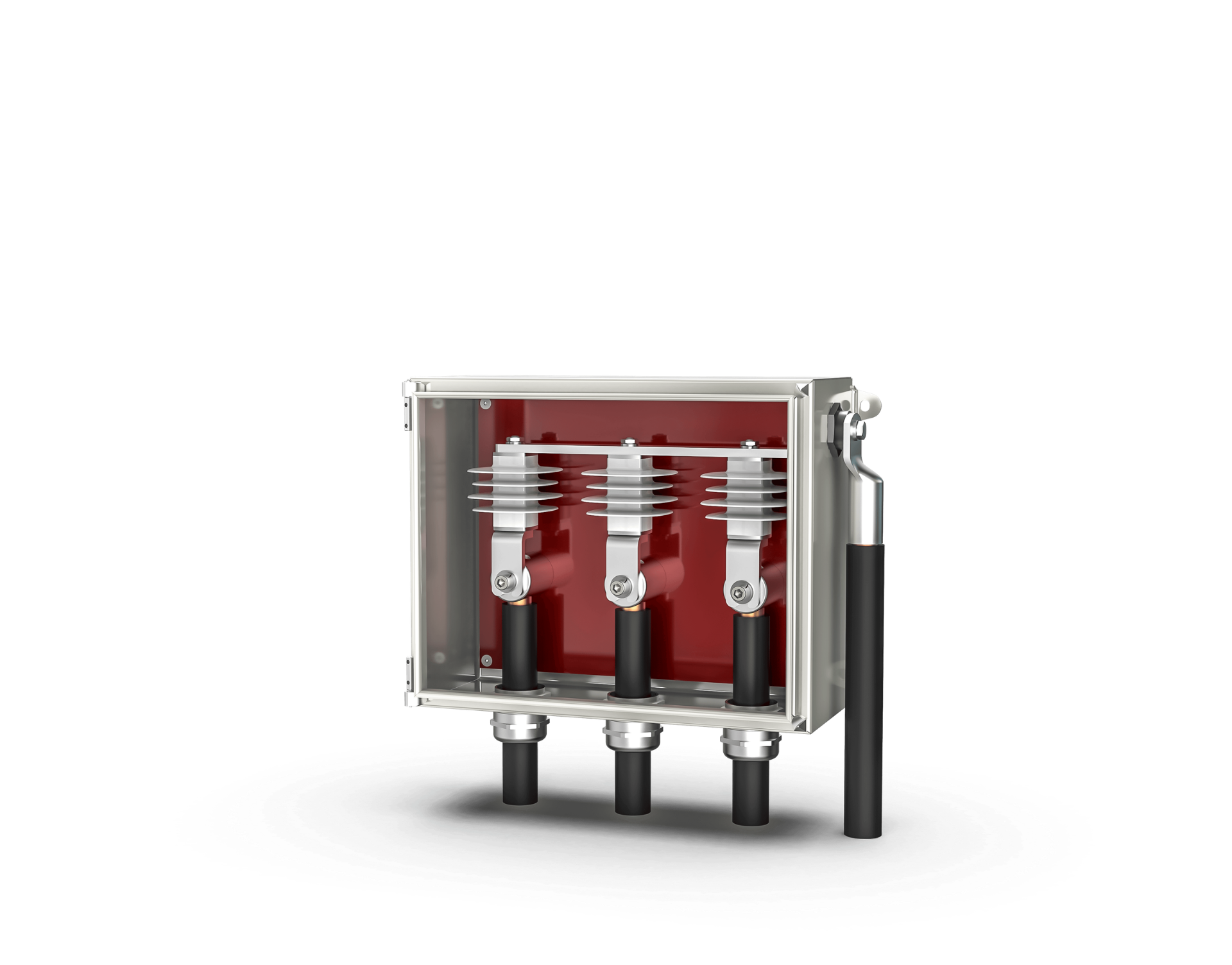

Linkboxen

Linkboxen bieten optimal geschützte und angeordnete Anschlusspunkte zwischen Muffenkabelschirmen und dem Erdungssystem von Kabelanlagen oder zwischen Muffenkabelschirmen bei Crossbonding-Konzepten.

>Maximale Gestaltungsfreiheit mit verschiedenen Versionen

>Staub- und wasserdicht gemäß IEC 60529 mit Schutzart IP66 oder IP68

>Einbindung von Überspannungsableitern möglich

Retrofit

Für Endverschlüsse, die ausgetauscht werden müssen, bietet PFISTERER die Retrofit-Baureihe mit bewährten trockenen Produkten an.

>Austausch von ölgefüllten durch trockenisolierte Endverschlüsse

>Installierte XLPE-Kabel von 300 mm² bis 2.500 mm² weiterhin nutzbar

>Öl- und gasfrei
